制砂机分料盘更换方法和步骤，附图详解
分料盘在制砂机中属于重要的配件，当分料盘磨损到一定程度后，必须及时更换掉它，否则会对生产造成一定的损失。在更换分料盘前我们需要先对制砂机内部构造了解后，才能顺利的更换，因此我们先了解一下制砂机内部结构构造，见下图一：

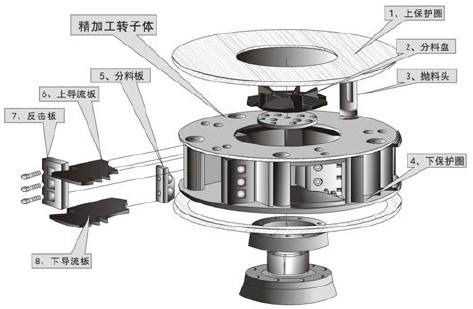

图一 制砂机内部结构图
根据进料口物料的尺寸和圆周速度的不同，磨损的形状可能有变化，所以在第一次更换分料盘之前要敏锐的检查并确认分料盘磨损的形状，见下图二：

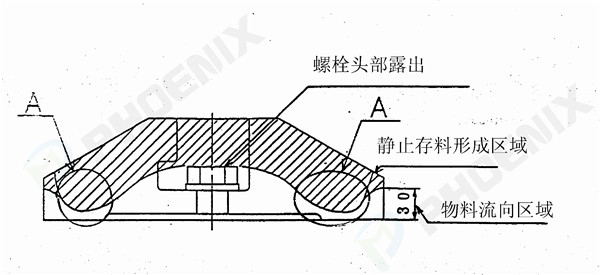

图二 分料盘结构图
A部分是磨损最厉害的部分，然而不能通过检查门进行检查，应该观察物料的流向点和螺栓头部露出情况以确定分料盘是否需要更换成新的。（分料盘的上表面可以通过位于料斗的检查门进行检查）
在分料盘投影部分的磨损通常是均匀的，通过将分料盘从磨损有限并且剩余厚度足够的相位移向磨损过度的其它点，可以得到高产量。
举例：对于具有4个投影部分的机型，当间距为90°时磨损就会增加，相位移动45°。
更换分料盘应该按照下列步骤：
步骤1：取下上盖组件。
步骤2：将分料盘周围的静止存料弄干净。清除分料盘安装螺栓上的回丝然后取下螺栓。
注：恒源冲击式制砂机分料盘安装螺栓是左旋螺纹。
步骤3：使用分料盘夹具。

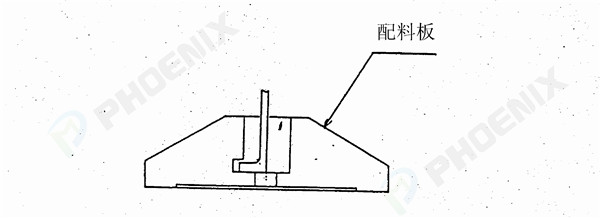

1）将一只分料盘夹具插入分料盘孔中。（见图三）
图三 一只夹具插入分料盘孔中

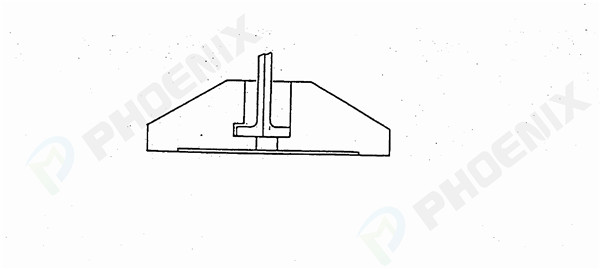

2）插入其他分料盘夹具。（见图四）
图四 插入其他分料盘夹具

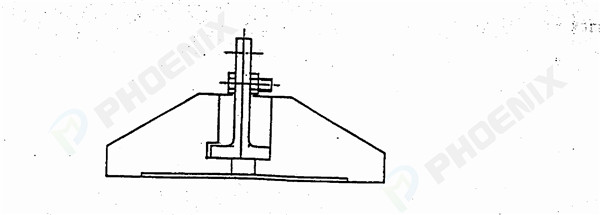

3）如下图所示，采用螺栓固定分料盘与夹具表面对准。（见图五）
图五 用螺栓固定住分料盘

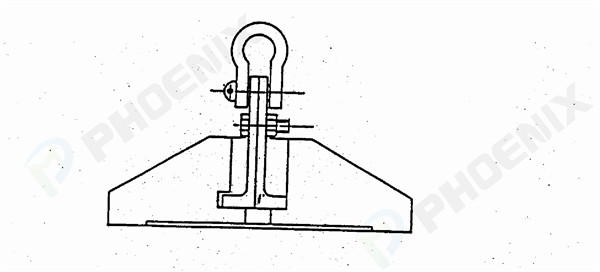

4）在夹具上表面布置的孔中钩入索具。（见图六）
图六 安装孔中钩入锁具
以上就是分料盘拆卸步骤，后期必须采用与上述相反的步骤安装分料盘。
制砂机分料盘拆卸过程注意事项：
1、取下分料盘后马上用回丝等充填螺纹部分防止泥沙、异物等进入然后将与分料盘接触的部分弄干净；
2、在分料盘安装螺栓上涂抹一薄层油脂；
3、采用回丝塞紧分料盘安装螺栓的上部分。
以上就是制砂机分料盘更换方法步骤和注意事项，希望对您有所帮助。本技术文章原创首发于中国大型破碎机、制砂机生产厂家：上海恒源冶金设备有限公司，转载请注明文章出处。
